Ahoj jojocri ,

Napiš co to máš za soustruh - ať máme co závidět.
Já mám Asist AE4S50N ,550W ,točný pr. nad suportem 110 mm, vzdál. mezi hroty 350 mm,průchod vretene 20 mm, ..
Ta tryska je opravdu hezká. Palivo tam máš sorbitolové nebo SX81? Co píšu - neber prosím jako buzeraci.
Tryska má jednu chybu krásy - je hóoodně preexpandovná, takže to máš zbytečnou váhu o práci se soustružením tak dlouhé výstupní části trysky nemluvě. Tady v Čechách dělá sorbitolové a SX81 motory několik lidí.
U sorbitolových je dosahované cca Isp=100 , spičkové motory na SX81 prý až Isp=130!!
Jejich trysky mají asi tak cca 1/4 délky výstupní časti!!

Cituji z Raketek (L.Kobeše):

Nyní jak tyto poznatky aplikovat na malé amatérské motory. O vhodném úhlu okolo 30° asi nemá cenu příliš diskutovat, je osvědčený. S expanzním poměrem je to už zajímavější. Nejprve jsem provedl řadu pokusů s motory, které neměly expanzní část trysky vůbec, viz např. obrázek asi nejprimitivnějšího možného motoru s čelním odhoříváním. Výsledek byl docela dobrý, nebyly pozorovány žádné problémy. Pak jsem naopak vyzkoušel i u kolegů viděl několik motorů s extrémně velkým expanzním poměrem trysky a testů jsem rychle zanechal, protože pokles tahu byl drastický a kolísavá kolmá složka vektoru tahu zřejmě způsobená intenzívním rozvířením v koncové části trysky způsobovala destabilizaci letu.
Na grafu je teoreticky optimální expanzní poměr trysky motoru poháněného sorbitolovou TPH vynesen zeleně. Z jiného grafu je možno zjistit, jaký bude tlak v motoru při daném zahrazení. Pro mnou pro začátek doporučovaná celkem nízká zahrazení je tlak v motoru v rozsahu zhruba 1-2MPa a tomu odpovídá expanzní poměr v rozsahu 2-4 a to je hodnota docela nízká.
Závěrem bych tedy doporučil na základě teoretických vyhodnocení i zkušeností s velkým počtem testovaných motorů expanzní část trysky o úhlu asi 30° a s vnějším průměrem jenom asi 2 až 3x větším než průměr hrdla, t.j. expanzní poměr 4 až 9. Při nízkých zahrazeních pouze do 4, t.j. expanzní kužel se rozšiřuje na průměr pouze dvojnásobku průměru hrdla. Jeho úplná absence nijak zvlášť nevadí, pro pokusy není třeba se s ním namáhat, zato přehnaně velký vadí a je třeba se mu vyhnout. Kdo časem ve snaze dosáhnout vyššího výkonu použije zahrazení vyšší, uvedené grafy mu budou vodítkem pro stanovení expanzního poměru trysky, který je pak třeba dodržet, jinak k žádnému zvýšení výkonnosti nedojde.

Až ty motorky otestuješ dej nám vědět co a jak.

Mirek

Ahoj Mirek,
sustruh mam obdobny ako ty, PROMA SM300E.

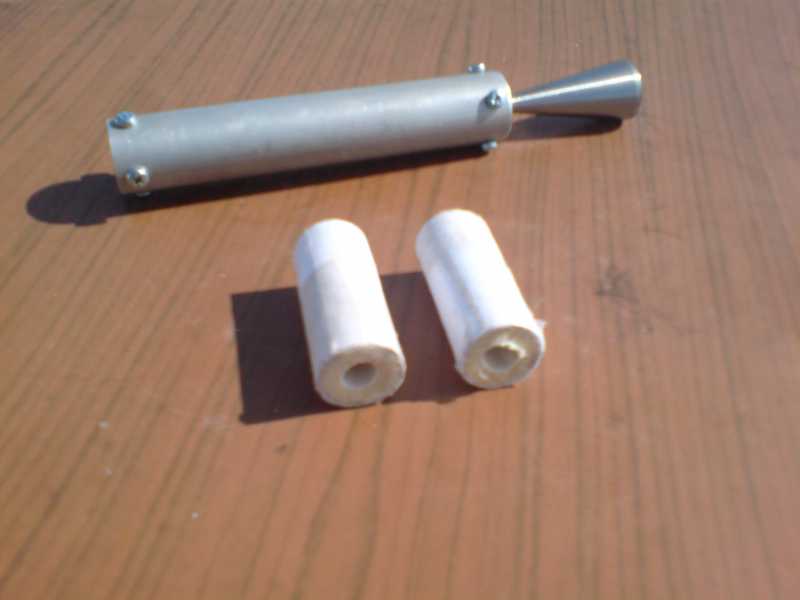

Ten motor, je inšpirovaný motorom Richarda Nakka, A 100, www.nakka-rocketry.net/engine3.html, použité palivo SX 81.
Statické testy ukázali to, čo v podstate píšeš. Motor mal veľmi slabý ťah. Chystám sa skrátiť výstupnú časť.
Ak bude čas, a chuť, budem skracovať postupne, aby testovanie malo aj výpovednú hodnotu.
Motor bol stavaný na testovanie aj iných palív, k čomu som sa ešte nedostal.


Jojo

Tak ja se vracim k tem odlevanym tryskam...

Stránky raketky.via.cz mám samozřejmě prostudované. Jenže tam popisované trysky jsou určené primárně pro sorbitolové palivo. PVC plastisol s hořčíkem hoří podstatně vyšší teplotou, (až 3000 K dle grafu ) , takže ocelové vložky nelze použít. Muj typický motor má průměr 26/32 mm (papírová trubka ORPA) a délku 110 mm. Cca 45 g paliva tvoří zrno dlouhé 70 mm s 12 mm kruhovým kanálem. Dosud užívané keramické trysky (tvarované, sušené, broušené a pálené) mají výšku 25 mm, hrdlo 6 mm a expanzní část má tvor rovného kužele s exp. poměrem 1:4.

Nejadši bych takové trysky odléval z nějaké minerální keramiky nebo plněné pryskyřice. I ten vibrovaný beton by mohl fungovat...
Taky mě napadla technologie sintrované keramiky: suchý drcený šamot s nějakým pojivem (křemičitan?) slisovat v ocelové formě do definitivního tvaru, vytlačit z formy a pak vypálit. Lisováním suché směsi se potlačí objemové změny při schnutí. Teplotou výpalu by se dala řídit pevnost a následně eroze trysky. Kontrolované eroze by byla super pro použití s kanálovým motorem, který by mohl celou dobu pracovat s optimálním zahrazením...

Je to naivní nebo realizovatelné?

Ahoj Pipoš ,

vypadá že to bude naše diskusní fórum

Jaké má to tvoje palivo Isp?? Tak vysoké nároky na tepelnou odolnost za to musí stát!
Pokuď už máš ten motor zaběhnutý, je tu otázka jestli by se ti nevyplatilo udělat si ho jako reload(opakovaně plnitelný motor).

Z duralové trubky s tryskou a čelem na Segerku J25 či J26?! Trysku z ocele s vylehčeným profilem a s grafitovou vložkou měnitelnou.Dotěsnění trysky a čela O - kroužkem. Zrno by muselo být v izolační papírové trubce.
Zrno je vkládané do motoru či odlévané a lisované? Je to BATES zrno?
Nevím jestli máš v tom motoru i zpoždění a výmet, ale to by také šlo.

Jak odpaluješ tento motor - spůsob zážehu tohoto paliva.
Přímo palníkem, nebo tam máš i nějakou zážehovou tabletku ze snadněji zapálitelné směsi?

Jaké parametry má tento motor , Ic, Fmax, Fstr , tsp , ryclhost hoření paliva a pracovní tlak (asp. přibližně).
Pro Isp=150 by měl dát asi 67 Ns.

Napiš co se dá , případně dej nějaké foto. Rádi si zde rozšíříme obzory.

Mirek

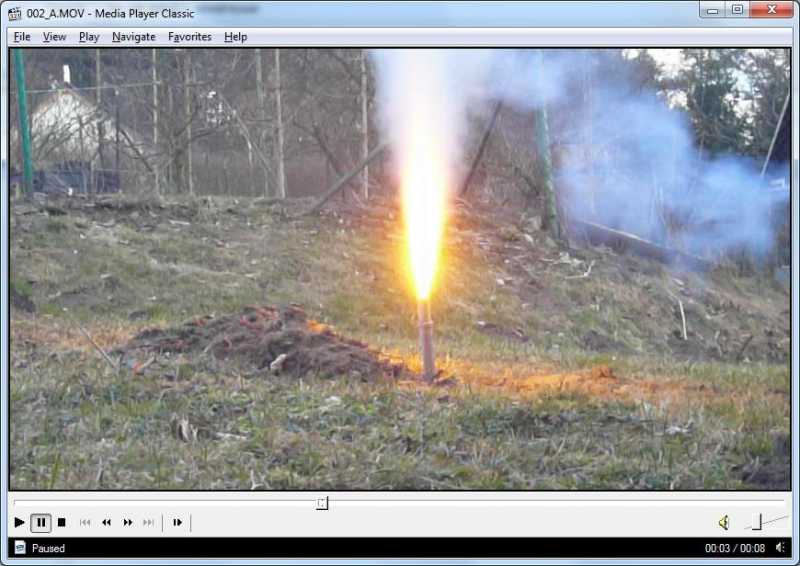

Pod nátlakem přidávám pár informací o mojem palivu a motoru Zatím je to ve stavu vývoje a absolvoval jsem s tím několik efektních havárií, ale budiž... Nicméně doufám, že se konečně dočkám nějakých postřehů k těm tryskám...

Palivo je výstižně popsané na raketky.via.cz . Teoretické Isp = 165.
Vzhledem k tomu, ze jsem chemik a nikoli soustružník, tak pro začátek jsem zvolil cestu jednorázového motoru z papírové trubky. Až to bude chodit spolehlivě, počítám s variantou reload.

Papírovou trubku 26/32 (ORPA) vymáznu epoxidem po celé délce a vlepím pracně obroušenou keramickou trysku.
Vložím kopyto na kanál - kulatina 12 mm, na konci cca 40 mm závit M6. Závitová část se provleče tryskou a zajistí pérovou podložkou a křídlovou matkou.
Palivo je 8 % práškové PVC + 12 % změkčovadlo (dibutylsebakát) + 54 % oxidovadlo (jemně mletý NaNO3 + 2% Fe2O3) + 26 % Mg. Tato směs má neomezenou trvanlivost a konzistenci drobivé plastelíny. Palivo postupně tlačím do motoru okolo kopyta a utloukám vodovodní trubkou 25/18. Vytvrzení probíhá při 150 °C 1 hodinu. Po vychladnutí se kopyto snadno vytlačí. Vnitřní povrch kanálu zdrsním vyřezáním závitu M14. Kanál uzavřu vtlačením válcové zátky, což je papírová dutinka 15x60 vyplněná buďto sádrou pro motor bez výmetu, nebo sorbitolovu směsí jako pyrotechnický zpožďovač. Zátku zaleju epoxidem.

Zážeh probíhá palníkem domácí výroby (" hot-flash " pyrolant, detaily o konstrukci přístě do palníkového fóra) vloženým až na konec kanálu. Do budoucna plánuji instalaci zážehové tablety na začátek zátky, teď ale řeším ty zatracené trysky

Toto palivo jsem si oblíbil pro neomezenou životnost směsi, snadné plnění motoru a snadné čištení nástrojů - vše lze umýt vodou a saponátem. Práci s epoxidem se snažím omezovat na nejmenší nutnou míru... Rychlost hoření je pomalejší než sorbitky, další parametry zatím neznám. Stojan na měření tahu je taky rozpracovaný, teď ale mají nejvyšší prioritu b] trysky[/b]...

Díky Pipos ,

tak toto je názorná ukážka toho, jak se díky debatě dostaneme k zajímavým informacím!

Z původního dotazu na trysky jsme se dostali k upozornění na toto méně známé palivo a jeho použití.
Sympatická hodnota Isp , skvělé skladovací vlastnosti, sndný "úklid" a efektní plamen za motorem.

Na druhé straně 26% přáškového Mg , je dost drahé , 12 % změkčovadlo (dibutylsebakát) ,nebo DOS (dioktylsebakát), DOA (dioktyladipát), DBF (dibutylftalát) - nevím jak je to s jejich dostupností a cenou. Chce to i jisté zkušenosti z práce s chemikáliemi. I vytvrzení při 150°C si vyžaduje více opatrnosti.

Zase někdo další pracuje kromě Dušana na exotičtějších palivech. Díky za informační nakopnutí!

Mirek
