Téma:

Zdravím lidi
Sice se nezabývám přímo raketovým modelářstvím, ale řeším ted problém se kterým si nevím rady. Tak budu rád, když mi někdo pomůže s tím zajímavým projektem.)

Zabýváme se vojenskou historií, a na ukázky jsme si pořídily repliku us raketometu Bazooka. Iniciační zařízení je elektrické a funkční. Zatím jsme zkoušeli odpalovat jen samotné motory ROS. A problémy jsou dva :

1)Dostřel je moc velký
2)Samotný motor je neřízený, snadno chytne jiný směr

Ale protože efekt je dobrý, výšleh dopředu i dozadu. A za výšlehovkou nešaškuje vojáček se zapalovačem.
Takže jsme se rozhodli systém zdokonalit. A myšlenka je replika originálního náboje.

Má délku 550 mm a ráži 60 mm.
Požadované vlastnosti jsou :
Ideálně dostřel 60-100 m , po balistické křivce.
Přiměřená přesnost, aby se na tu vzdálenost dal trefit tank.

A ted si nevím rady s váhou střely, aby se dostřel zmenšil. A také kam motor umístit? Na konec rakety, nebo jej umístit dovnitř, v nějakém odstupu od konce? Je potřeba nějaké vyvážení? vybral jsem materiál na stavbu správně?

Tvar znám, tělo chci dělat z kartonové trubky, hlavici a směrovky ze dřeva.
Motorků máme omezené množství, tak si chci ujasnit tyhle věci, abych neplýtval drahoceným zbožím.

Předem díky za rady

Víťa

Zdravim,
balistickou raketou je ve své podstatě cokoliv co se vznese do výše a zase spadne na zem aniž by to ovlivňovaly aerodynamické nosné plochy (kamen hozený rukou až po sofistikovanou raketu např.Saturn 5). Je to téma velmi dlouhé a obšírné. Vám asi jde o to zhotovit nějakou jednoduchou raketku. Co se týká teorie a navrhování raket, tak na to vydal kdysi Svazarm příručku o stavbě a létání s raketovými modely autorem je pan Ota Šafek a v této knize je popsáno vše dokonale. Aby raketa správně a stabilně letěla musí splňovat některá kritéria např. velikost stabilizátorů, umístění těžiště hmotového, aerodynamického, umístění motoru délka odpalovací dráhy, hmotnost versus tah a impuls motoru atd. Píšete že chcete imitovat "bazuku" to se střílí raketa z roury a tam by stálo za to využít rotační stabilizace střely, kterou má motor ROS konstrukčně zabudovanou a pokud bude střela dostatečně těžká, ale vyvážená tak nepoletí tak rychle a ani daleko. Když uděláte střelu odhadem asi tak 0.5 kg těžkou mohlo by to docela slušně a pomalu a ne daleko létat. Co se týká konstrukce, pokud se použije rotační stabilizace bylo by nutné udělat tělo rakety z lehkého a pevného materiálu nejlépe laminát nebo nejaký odolný plast, aby snesl odstředivou sílu rotace. Co se týká umístění motoru jednoznačně vzadu a tomu potom odpovídá celá koncepce raketky jedno jestli se stabilizátory nebo rotačně stabilizovaná. Ono dát motor dopředu a stabilizovat to tyčí jako ohněstrůjné rakety by možná také šlo, ale z vlastní zkušenosti vím, že stabilně to pořádně letí jenom kolmo vzhůru, protože to ta tyč stabilizuje jako kyvadlo. A když se střílí z bazuky tak je to téměř vodorovně nebo jenom mírně vzhůru a tam by tyč stabilizátoru dělala asi neplechu. Co se týká literatury myslím si, že je popsaná teorie a konstrukce letu rakety i na stránkách pana Plecháče teď si z hlavy nevybavuji adresu, ale někde na něj tady bude určitě odkaz. A potom mně napadá nabylo by lepší použít modelářské raketové motory Rapier jsou menší lehčí a dají se celkem snadno sehnat v různých modelářských obchodech a e-shopech. Ale než začnete vyvíjet střelu do bazuky postavte si jednu dvě raketky jenom tak pro polétání, aby jste si ověřil jak to vlastně létá a co to obnáší. Přeji Vám mnoho zdaru a pamatujte na bezpečnost protože taková střela je vlastně zbraň.
Doufám, že starší a zkušení rakeťáci, budou číst tyto řádky s jistou shovívavostí.
Janík

Zdravím, máte výkres nebo aspoň obrázek toho originálního náboje? A jaký je vývrt hlavně? Je to hladká trubka? Plastová či kovová?

MK

Ahoj.
Jestli máš aspon přibližný výkres střely nebo fotku tak se nad tím dá zamyslet .Hodně toho napsal Jenik ale podle zkušeností bych váhu zvednul až na 650-800g protože Roska utáhne 800g raketu do výšky cca 100m a o motorech Rapier vůbec neuvažovat.Možnost použít stab. trysky motoru to bude asi na vyskoušení a použití stabilíků bude zase velký problém.(vedení střely v trubce) Honza

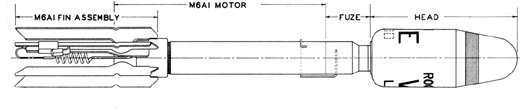

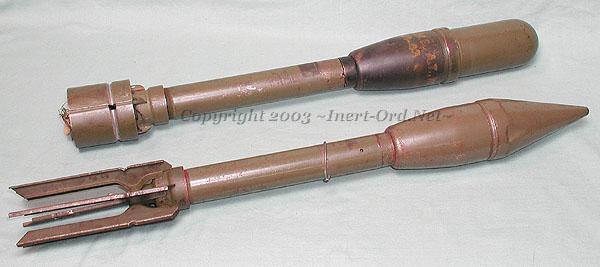

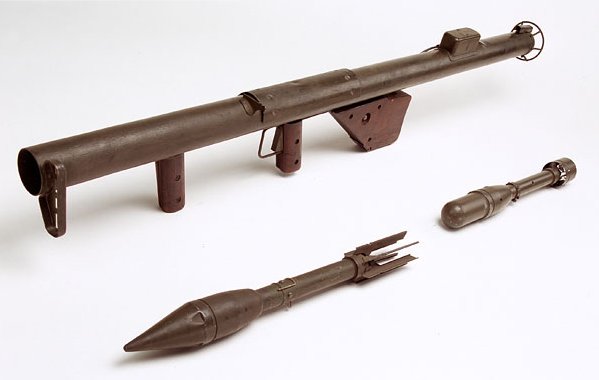

Niečo som vygooglil. Takže dĺžka 550 mm a kaliber 60 mm. Prikladám pár foto.

A ešte jeden zaujímavý link :

www.inert-ord.net/atrkts/bazoo/
