Motor BVM 10 roků 10 měsíců zpět #3792
|
Na popud střelmistra Koudyho

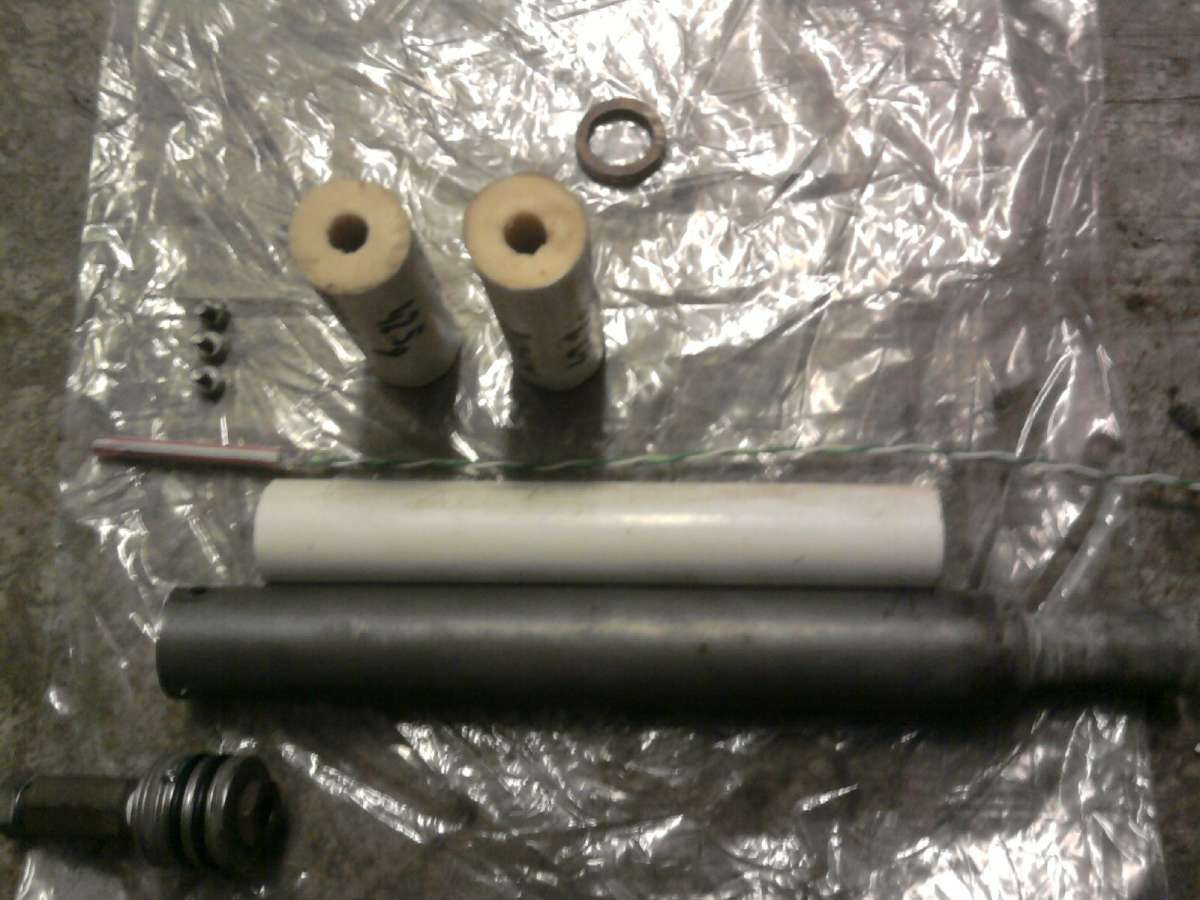

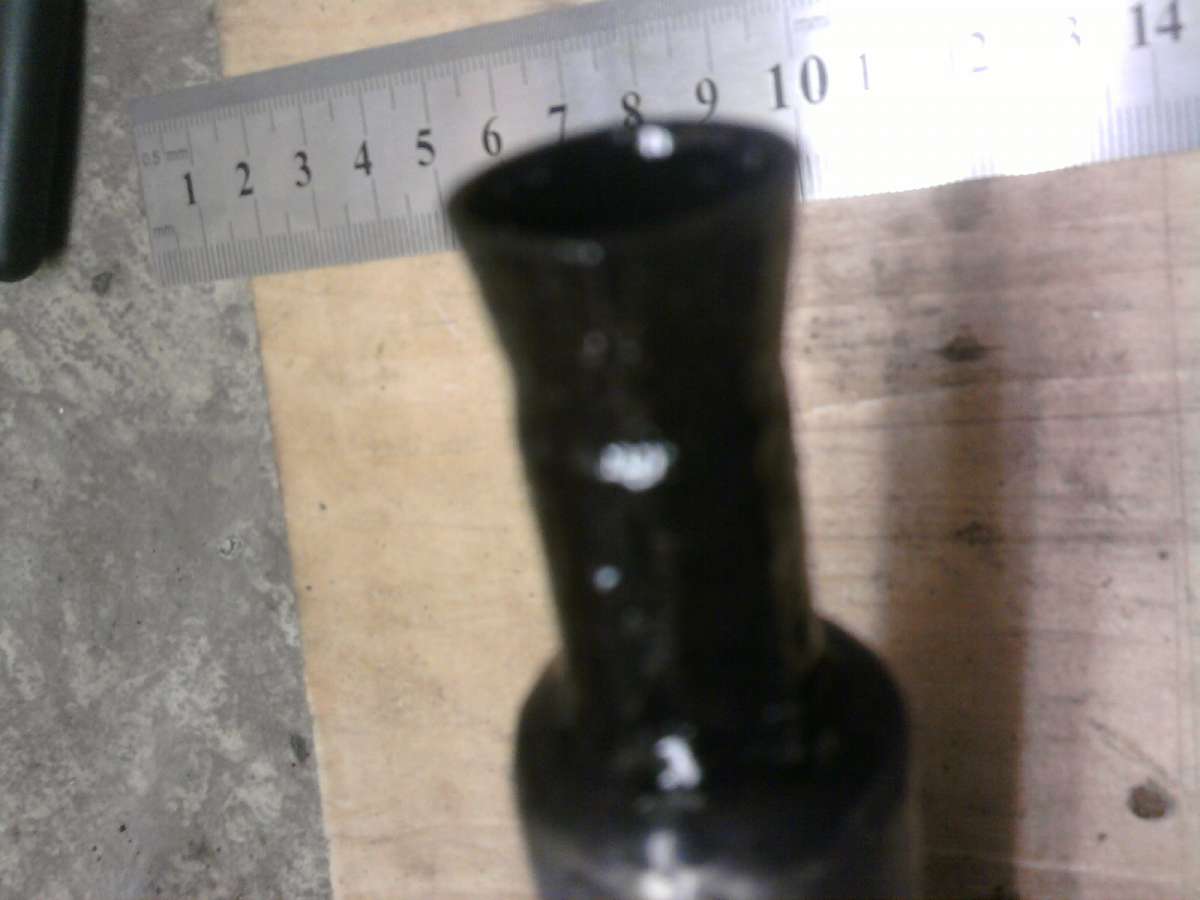

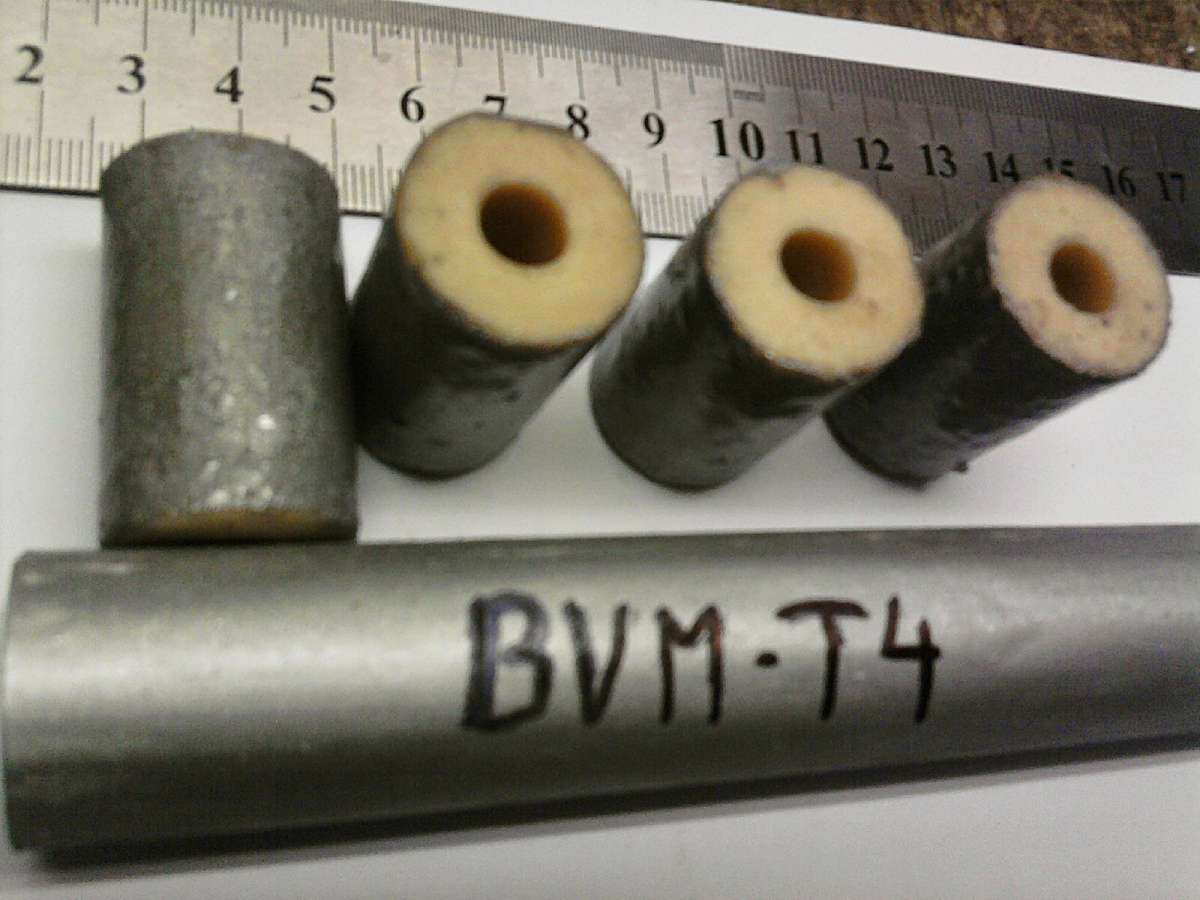

 Balistický motor ( G třída/100Ns ), který jsem postavil na přelomu roku, a je primárně určený pro měření tlaku v komoře, různá zahrazení, expanzní poměry, konfiguraci TPH atp.. Dosud bylo provedeno 6 zkoušek s různými parametry, TPH pro motor: KNSB 65/35 a KNDX v různých O/P poměrech.. Závěrem pár slov o hardwaru Plášt´ je z klasiské pumpičky, což je tenkostěnná ocelová trubka s velmi hladkým švem. Část divergence trysky je též ocelová a navazuje na ni přístavba z laminátu vyrobená na kopytu s polovičním úhlem 10.°. Délka divergence udává expanzní poměr a ten je tak přizpůsobitelný pro různé prac. tlaky.. Kdo chce vědět víc, necht´ se nebojí napsat, protože napsat vše by mi zabralo ještě hodně času.. |
|
|
Prosím Přihlásit se nebo Vytvořit účet připojte se ke konverzaci. |
Motor BVM 10 roků 10 měsíců zpět #3795
|

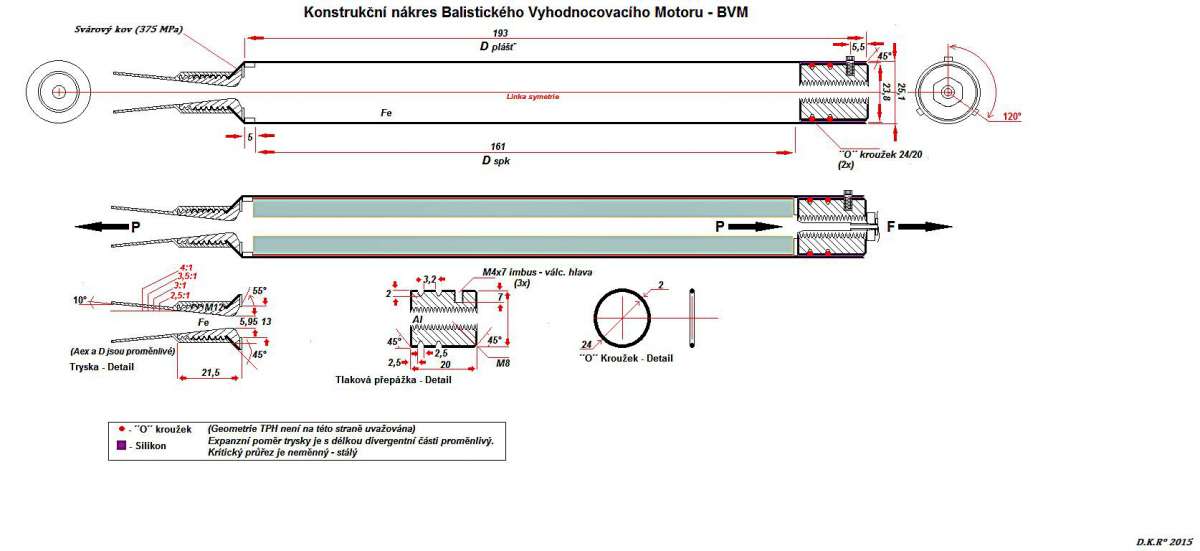

Ještě jsem u tebe našel tento nákres, to bude co?
|
|
|
Prosím Přihlásit se nebo Vytvořit účet připojte se ke konverzaci. |
Motor BVM 10 roků 10 měsíců zpět #3799
|
Ten patří k tomu, původně jsem plánek přikládal k ostatním 3. fotkám, bohužel mi nějak vypadl.. Ale ano, je to plánek pro tento motor.
|
|
|
