Téma:

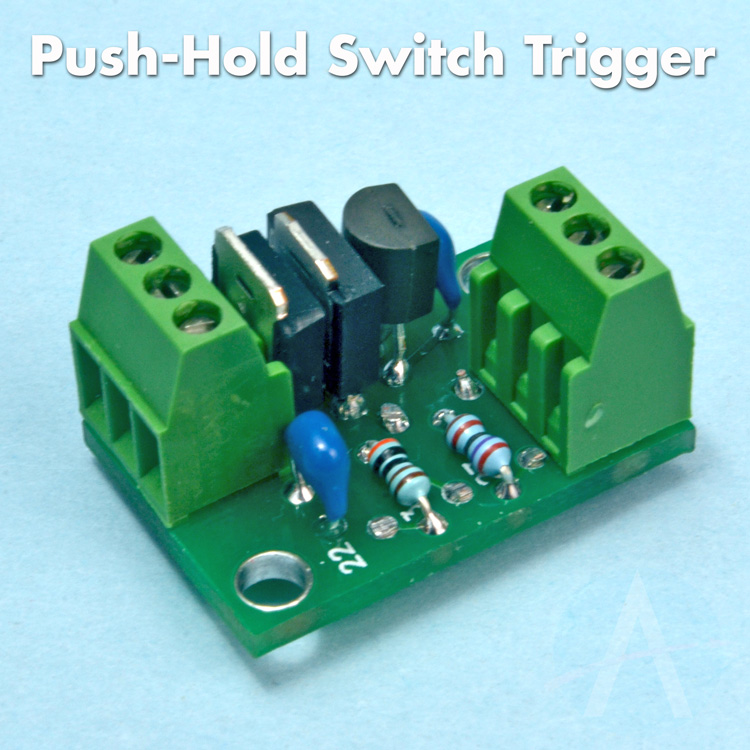

Elektronický spínač - Push-Hold Switch Trigger

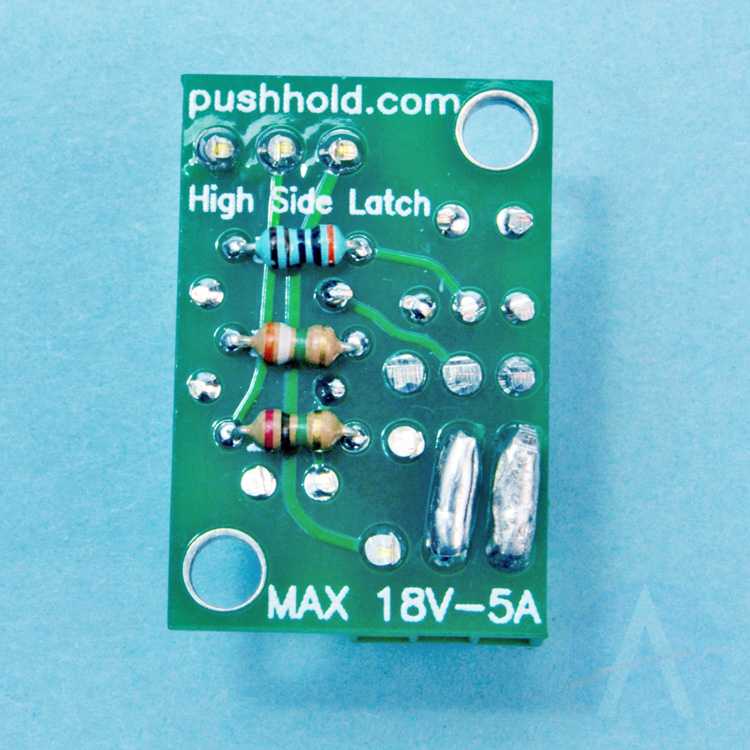

- bezpečnostný spínač, ktorý zabraňuje neúmyselnému zapnutiu/vypnutiu elektroniky rakety. Tento obvod vyžaduje podržať spínač v polohe po dobu niekoľkých sekúnd pre zapnutie/vypnutie elektroniky rakety.

Napájanie : 6-18 V

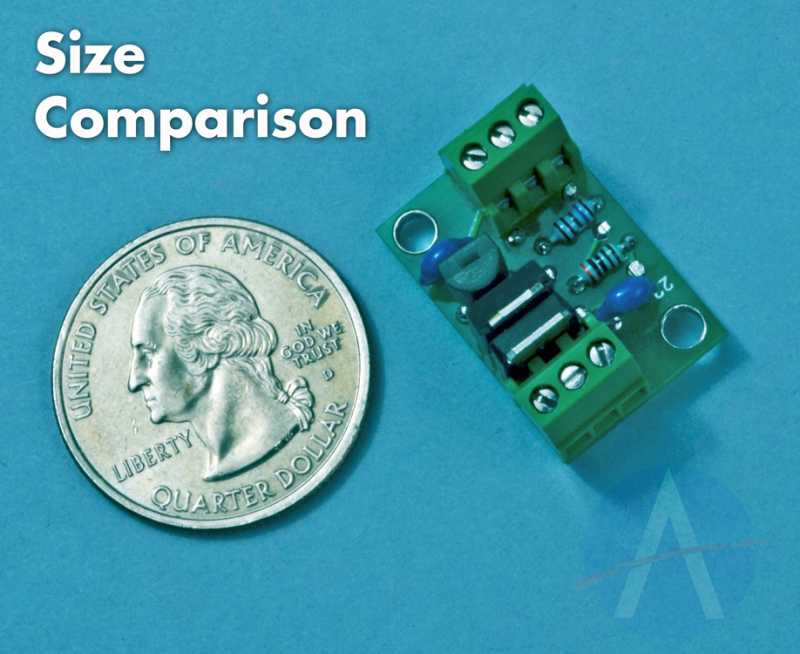

Rozmery : 22,9 mm x 15,3 mm x 12,7 mm
Hmotnosť : cca 7 g
Cena : 20,- USD



Úlohou Push-and-hold Switch Trigger obvodu je vytvoriť maximálne „ blbovzdorný“ spôsob, ako zapnúť/vypnúť elektroniku v rakete. V skratke ... zabraňuje nehodám.
Tam, kde môže jednoduchý prepínač byť náhodne zapnutý, vyžaduje tento obvod ručne podržať spínač aspoň 2 sekundy. Pre vypnutie vyžaduje, aby ste podržali spínač najmenej 4 sekundy. Takto nemôže byť elektronika zapnutá/vypnutá bez vášho vedomia.

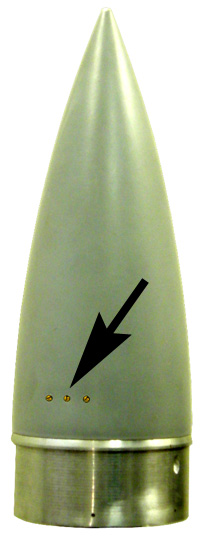

Ďalšou výhodou tohto obvodu je, že je možné jednoduchšie zapnúť/vypnúť elektroniku napr. pomocou kontaktných bodov umiestnených na povrchu rakety ( napr. na povrchu hlavice - ako je vidno na obrázku, tri malé zapustený mosadzné skrutky ) . Spojením dvoch a dvoch kontaktných bodov ( napr. kúskom drôtu ) je možné elektroniku zapnúť/vypnúť .



Treťou výhodou tohto obvodu je, že prepínač môže byť aj vo väčšej vzdialenosti od elektroniky rakety, pretože obvod čerpá veľmi málo elektrickej energie, čo umožní používať tenší priemer vodičov, ktoré ušetria na váhe rakety, ak je to treba.

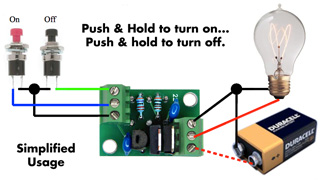

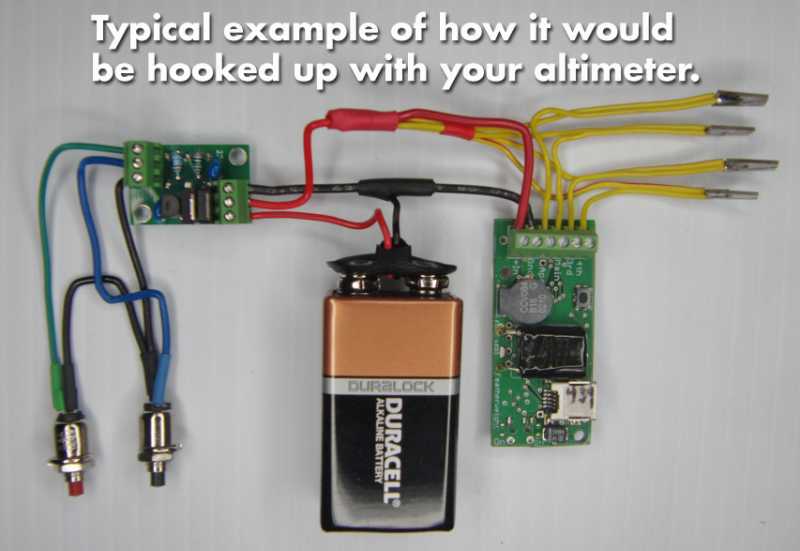

Push-and-hold Switch Trigger obvod sa ľahko pripája, ako je vidno na zjednodušenej schéme na obrázku. Batéria, ktorá zabezpečuje napájanie elektroniky a rozbušky výmetu bude napájať aj spínač, čo o umožní čo najjednoduchšie zapojenie, a znižuje šance na zlyhanie.





Ďalšie funkcie:
- spínač udržuje blokovaný stav, takže akonáhle je elektronika zapnutá, bude pracovať, aj keď je batéria na okamih odpojená.
- spínač je vždy vo vypnutom stave, bez ohľadu na to, ako je pripojené napätie, to znamená, že elektronika nebude zapnutá len po pripojení batérie.
- spínač je necitlivý k odporovým alebo kapacitným záťažiam. To znamená, že sa spínač sa náhodne nezapne/nevypne, napr. kvôli statickému výboju, vlhkosti cez spínacie kontakty, otrasu, nárazu, úderu, náhodnému skratu spínacích kontaktov, okamžitému prerušeniu napájania, prírodným magnetickým poruchám, nízkovýkonnému RF signálu, prechodným poklesom napätia, kapacitným záťažiam, induktívnym záťažiam, odporovým záťažiam alebo iným podobným nezamýšľaným spúšťačom.
- spínač je testovaný na preťaženie 300 G.





Stránka predajcu :
www.apogeerockets.com/Electronics_Payloa...-Hold_Switch_Trigger

Užívateľský manuál :
www.apogeerockets.com/images/pushhold_pr...old_users_manual.pdf

Technická špecifikácia :
www.apogeerockets.com/images/pushhold_pr...d_Specifications.pdf

Myslím, že táto vecička poteší Pandyho aj ostatných :
www.raketaci.cz/index.php/fofum-pokec-o-...e-mirek?start=6#1187

Ahoj Jozef ,

určitě to je výborný nápad i realizace, ale mám trochu smíšený pocit z dalšího komponentu v elektronice modelu, mimo dalších finančních nákladů!

Osobně bych byl spíše za zabudování tohoto spínače jako standardního řešení
pro časovače a altimetry. Potom to bude kompaktní jednodušší a i levnější a spolehlivější než skládačka.

I tak je potřebné mít k dispozici i úplně jednoduchou elektroniku pro jednoduché modely a pro začátek. Příliš mnoho možností je živnou půdou pro případný omyl či chybu.
Stává se to i našim "Velkým" kolegům v kosmonautice ( a Ti se opravdu snaží tomu vyhnout).

Mirek

Ahoj,

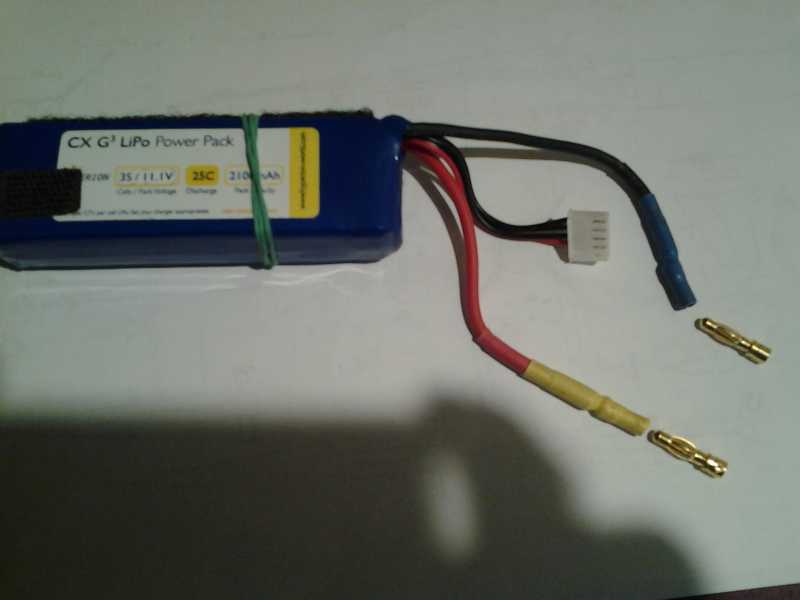

osobně se též domnívám, že čím jednodušší zařizení, tím je menší šance, že se něco pokazí, i kontaktní spoj baterky není moc spolehlivý, u modelů letadel se dávno od pružných spojů pro jejich poruchovost odstoupilo a dnes si každý baterky na pevno sletuje, nebo si koupí hotový pack, připojení pomocí pozlacených konektorů je již dost spolehlivé.

Ivo

Mirek a Ivo,

v podstate s vami súhlasím, ďalší komponent = problém, ďalšie spoje = problém, cena nie malá, ale v porovnaní s inými podobnými vecičkami celkom príjemná.
Ja osobne preferujem použitie nejakého spínača v e-bay, a takáto elektronická vecička ma veľmi oslovila, pretože mechanické spínače, vypínače ... nie sú vždy spoľahlivé a blbovzdorné. Myslím, že Pandy už s tým problém mal.
Ďalej sa mi veľmi páči možnosť elegantne zabudovať do vonkajšej časti trupu rakety ( nemusí ju špatiť nepekný vypínač ).

Takže to beriem ako jednu z možností, vyberie si každý sám.

Jojo

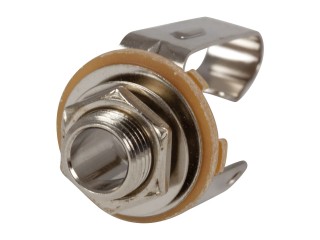

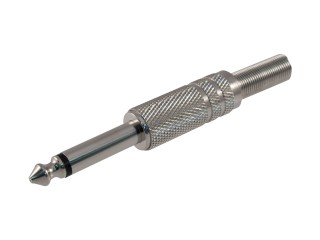

A co tato verze? Asi dost náchylná na zrychlení. Zasunutím se ROZPOJÍ kontakty a vytažením zas spojí)

Cena 30,-Kč

Koudy,
to je riešenie, ktoré sa mi tiež páči, ale opäť je na trupe niečo naviac ( a celkom veľké ). Mal by si to popísať viac. Najkrajšie je na tom to, že tu vlajočku neprehliadneš

Jojo
