Téma:

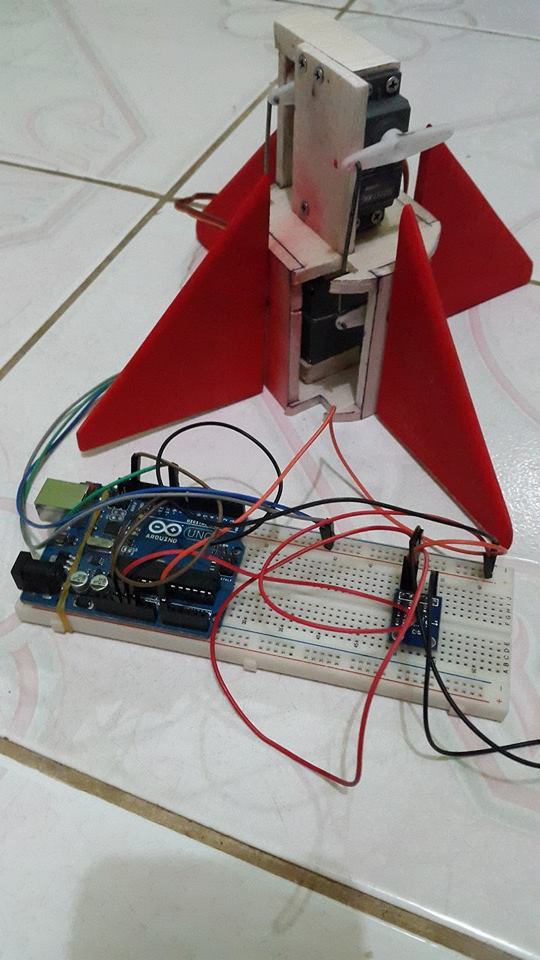

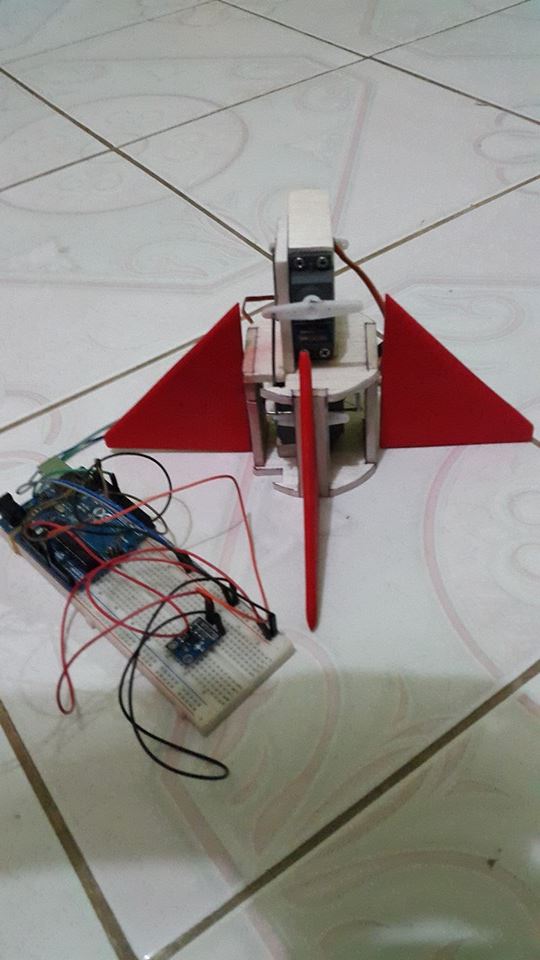

Niečo z netu :
arduino minipro 1x, mpu6050 1x, sdcard shield 1x, adxl335 1x, axis gyros 2x

No tak dám na vaše rady a postavím lepší rampu. Svou touhu po elektronice asi zaženu tím výškoměrem. Se souosostí stabilizátorů jsem měl celkem problém. Když jsem to dělal podle úhlovníku tak mi připadalo podle oka že to souosé není, ale když jsem to dělal podle oka, tak to zase nebylo souosé podle úhlovníku. Poslední model co jsem postavil už měl souosost v pořádku a udělal 1 otočku za celý let. Selhání návratového zařízení bylo způsobeno asi jemně navlhlým střelným prachem. Děkuji za vaše rady. Na řízenou raketu si ještě teda počkám a pokusím se ji postavit až jak budu mít více zkušeností, jak se stavbou modelu, tak výrobou vlastních modelů.

Ahoj Jožo,
ten řídící modul vypadá zajímavě, jen by bylo dobré vědět, jak a jestli to funguje za letu.

Ahoj Adrhame,
to, co psali kluci přede mnou je svatá pravda a není k tomu co dodat. Osobně by mne zajímalo, jak lze ohnout rampu během startu o 85°.
1000 gramů vážící model s motorem 120 Ns jsem několikrát odstartoval z rampy z hliníkové kulatiny průměru 6 mm bez náznaků problemu.
Nemáš nějaký obrázek "rampy" nebo modelu?

M

Mě se neohla o 85 ale na 85 stupňů (nejspíš ale o trochu víc). Už jsem se stavil v železářství a koupil si pořádnou kulatinu.

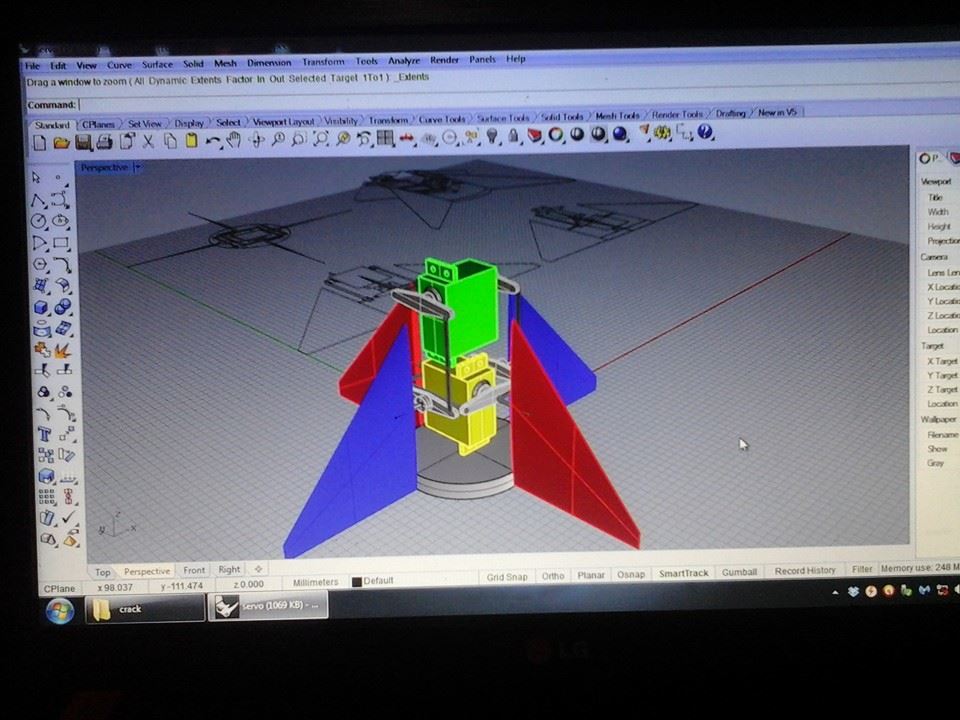

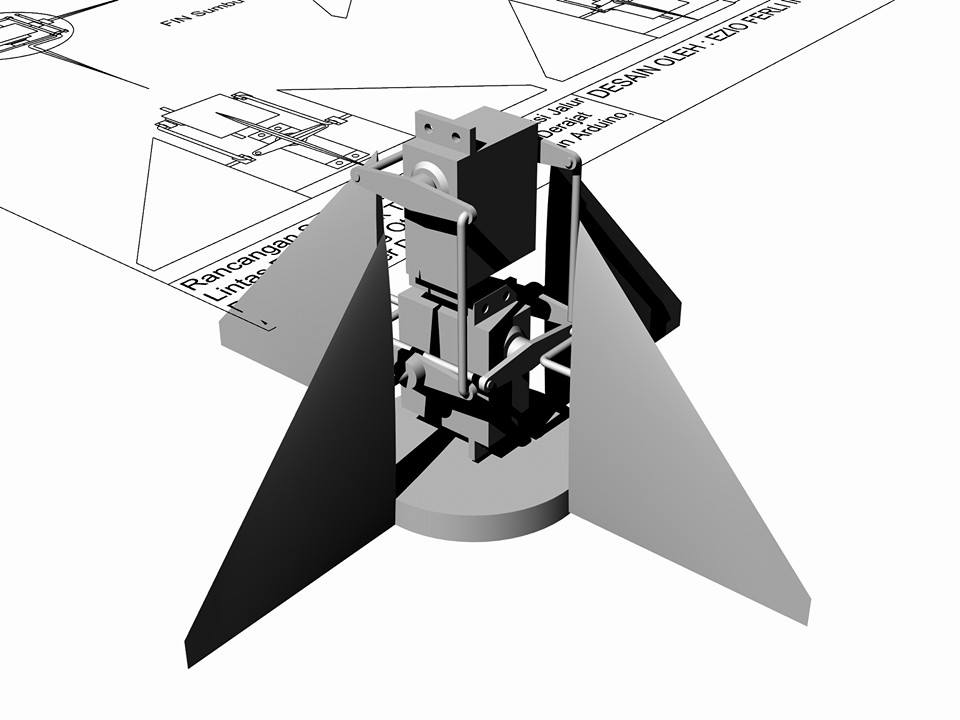

Tam u toho Ardujína vidím docela podstatné kontrukční chyby. Horní servo (oboustranné s oboustrannými pákami ) by mělo tahat za jedno křidélko dvouma drátama najednou a ne jen jedním. Tím se nesmyslně namáhá a kroutí středové uložení (osa) jak serva, tak dolní oboustranné páky. A ty ohnuté tlusté dráty, to mne jímá fantas. Navíc je to stejná písnička. Opět vyosené namáhání plastového táhla tak zvaně do vrtule. Mluvím o 3D schématu. Všude mají být vidličky. Navíc tam vidím bezdůvodné vodorovné propojení táhel. O balsové torzní konstrukci sešroubované vrutama ani nemluvě. Má to přijít do rakety, kde to bude obtékáno běžně rychlostí 300km/h. Ne-li 800. To není nedělní loďka na zavážení návnady. Ten balsový bastl se rozpadne v tu samou chvíli, co provede první korekci o 15 stupňů. Pak má na světě něco fungovat, když se k autocadu nachomejtne kdejaký čouda. A další to zkopíruje. A navíc ještě z balsy.

Jsa naprostý laik v leteckém modelářství tak Bedo nevidím na schematu to vodorovné propojení táhel ale to je tím ,že asi špatně vidím . Propojení do vrtule tím se rozumí že jeden konec táhla je uchycen na vnitřní straně ramene serva a druhý na vnější straně ramene??
Balsovému konstruktéru asi pravděpodobně šlo o postavení demonstračního nelétajícího modelu.
Jinak to vypadá zajímavě ,jen nevím kam se dá motor když tam uprostřed zavazí ty serva.
