Velké rakety Brzotín 06_2015 10 roků 1 měsíc zpět #4467
|
Ahoj Vláďo ,

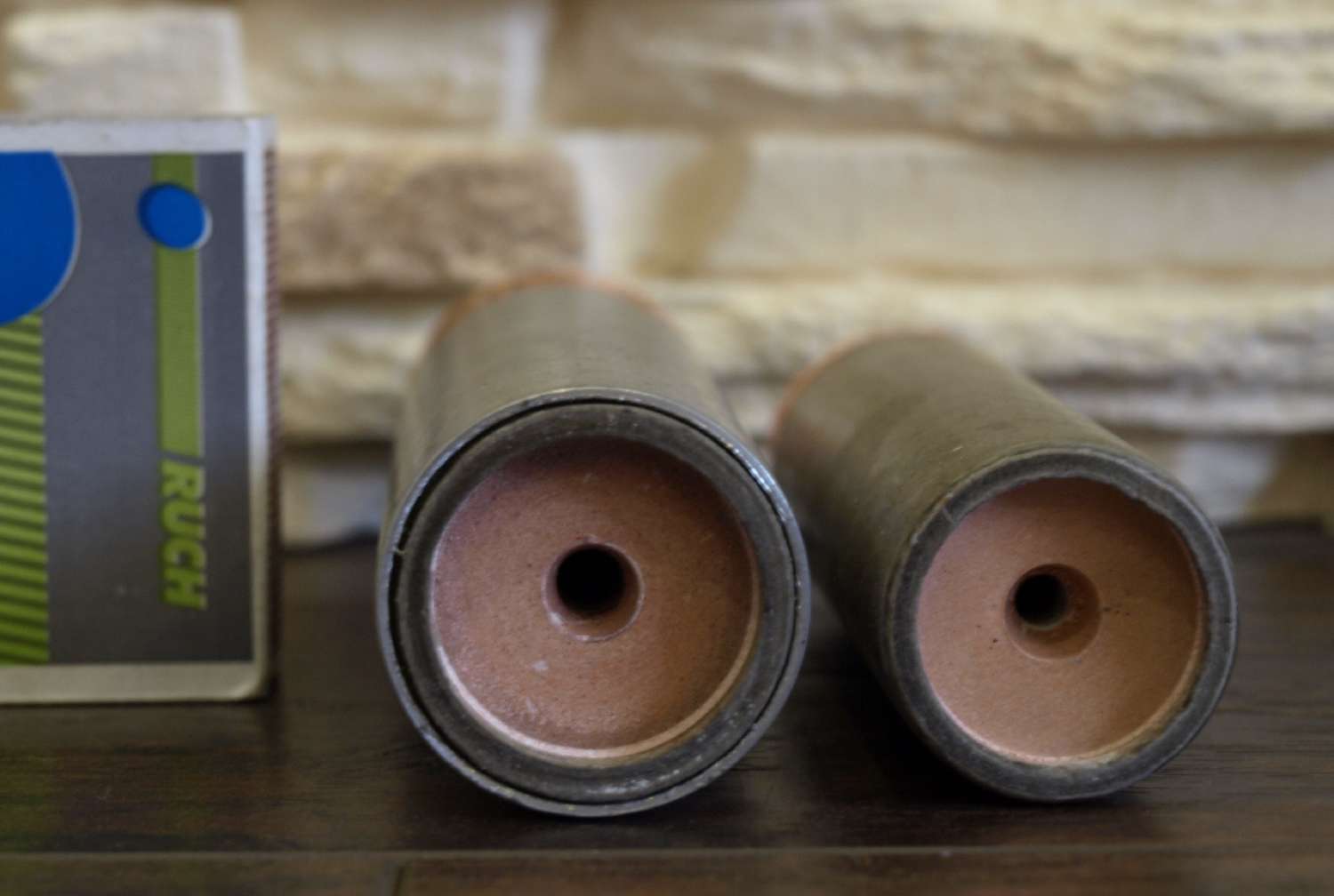

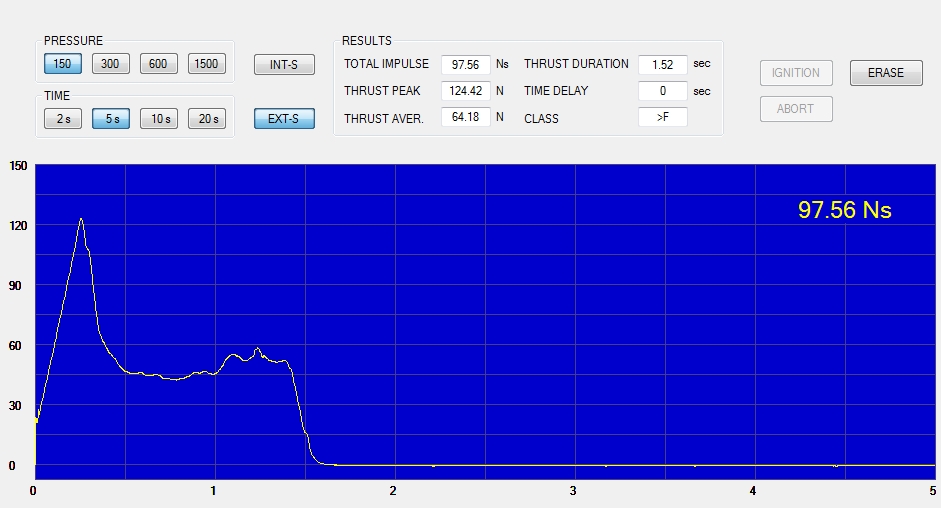

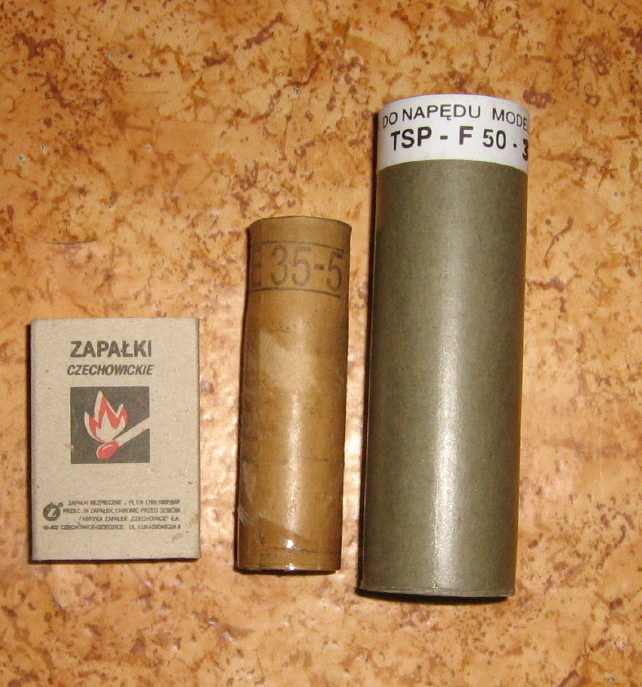

před letošním Brzotínem jsem o RM p. W. Tenderu nic nevěděl. Aspoň pár informací. V Brzotíně byly použity tři typy jeho motorů: 30 Ns - tedy E třída 50 Ns - F třída 100 Ns - G třída - k motoru 30 Ns zatím nemám údaje - motor 50 Ns: celková délka : 85 mm vnější průměr : 29,5 mm vnitřní průměr : 22,8 mm průměr hrdla trysky : 5,1 mm výstupní průměr trysky : 7,6 mm hmotnost motorku : 90,6 gr výmet: cca 0,7 gr BP tryska : lisovaný kaolín palivo: asi BP, nebo modifikované BP v motoru je nad tryskou nalisovaná asi 5 mm silná vrstvička tmavého zrnitého ( BP ?) Nad ním je světlejší vrstva paliva ( BP) dlouhá cca 37 mm, nad palivem je cca 15 mm dlouhá zátka (asi šamotová směs) s otvorem cca 14 mm se spoždovací složí (tmavější). Nad zátkou je už výmetná slož (BP). Komora motoru ma tloušťku stěny cca 3,5 - 3,7 mm. Materiál Polský prešpán tl. cca 0,2 mm. V palivu je vylisován kanálek pro zvýšení počátečního tahu , přesné rozměry a tvar zatím neznáme - až po dokončení výbrusu do osi motoru. Motor 100 Ns: tahový diagram je v příloze. Celkový impulz: 97.56 Ns doba hoření : 1.52 sec max. tah : 124,42 N průměrný tah: 64,18 N hmotnost motoru: 169 gr délka: 109,6 mm vnější průměr motoru: 34,2 mm zesilovací Al pouzdro vnější průměr prešpánové komory: 31 mm vnitřní průmer komory: 25,7 mm průměr hrdla trysky : 6 mm výstupní průměr trysky: 7,6 mm Vnitřní uspořádání předpokládáme podobné jako u motoru 50 Ns Většina informací je od Mareka. Jde spíše o naši představu na základě dostupných informací a dosavadní delaborace. Delaborace motoru 50 Ns ještě není dokončena .... Mirek |
|
|
Prosím Přihlásit se připojte se ke konverzaci. |
Velké rakety Brzotín 06_2015 10 roků 1 měsíc zpět #4469
|
Tyto motory asi budou předmětem určité diskuze . předpokládám ,že časem budou i bližší obecné informace. na druhou stranu vyvstane otázka zda se tím má cenu podrobněji zabývat .
Zaujal mě ten tahový diagram předně křivka začíná někde u cca 18-20 N ,pravděpodobně chybička v softweru vývojáře ,nechci být hnidopich ale náš redals mě příjde vymakanější  |
|
|
Prosím Přihlásit se připojte se ke konverzaci. |
Velké rakety Brzotín 06_2015 10 roků 1 měsíc zpět #4497
|

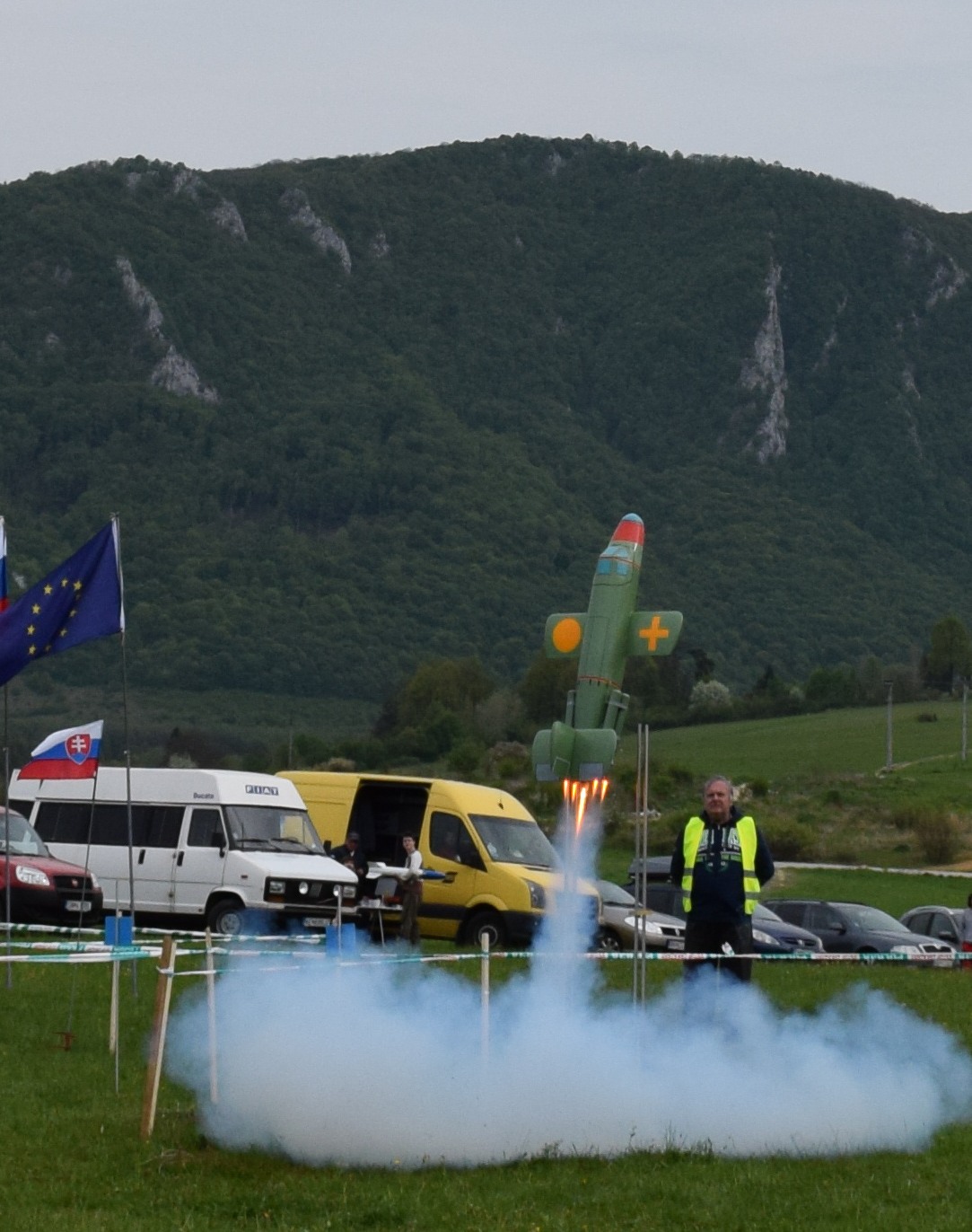

Právě jsem nahrál do galerie pěkných 45 foto z Brzotína,
autorem je Tomáš Bandura. Díky Tomáši. link na galerii - pro ty línější ... www.raketaci.cz/index.php/galerie/category/49-brzotin-2016 Jsou i další foto od jiných autorů, ale není čas a síla ... Na ochutnání jedno foto ... Mirek |
|
|
