Ahoj Evžene ,

Používám elektronickou kondenzátorovou roznětnici na dvě tužkové baterie ,napětí cca 150 V ,energie cca 1 J.
Dle informací od kolegů zvládá bez problémů i současné odpalení více palníků ( i 12 ks ).
Přesné informace mám momentálně nemám zde - píšu dle mé chabé paměti. Není to můj výrobek ,jsem jen uživatel.
Zatím fungovala vždycky i v zimních podmínkách bez jakýchkoliv problémů ,na rozdíl od obsluhovatele ....

Cena byla 1000.- Kč.
Roznětnice má samostatný bezpečnostní klíč, kontrolu odpalovacího obvodu i s akustickou signalizací, indikaci stavu nabíjení , samostatné tlačítko odpalu a přepínač zapnuto/ vypnuto. Je malá lehká a kompaktní.
Kontakt na výrobce Ti dám do soukromých zpráv ...

Mirek

Ahoj Evžene ,

Podrobné informace ke kondenzátorové roznětnici EIC-200.

Odpálení 50 ks palníků na vzdálenost 100 metrů by Ti mohlo prozatím postačovat

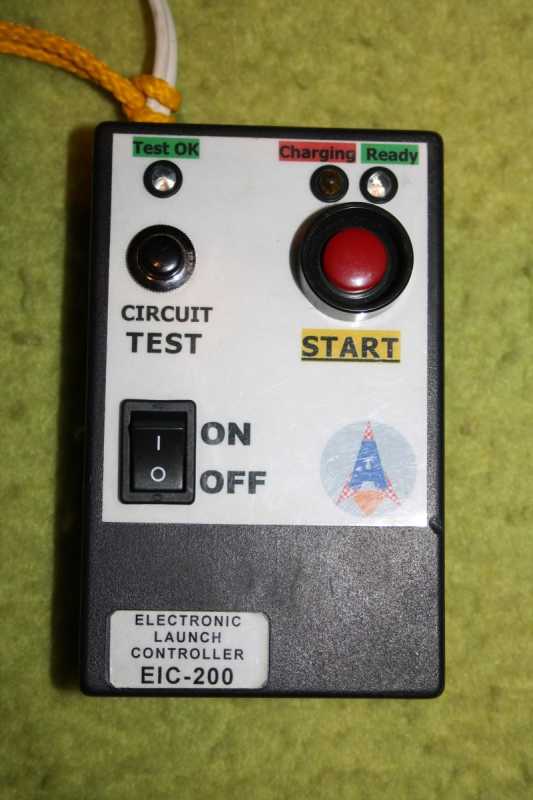

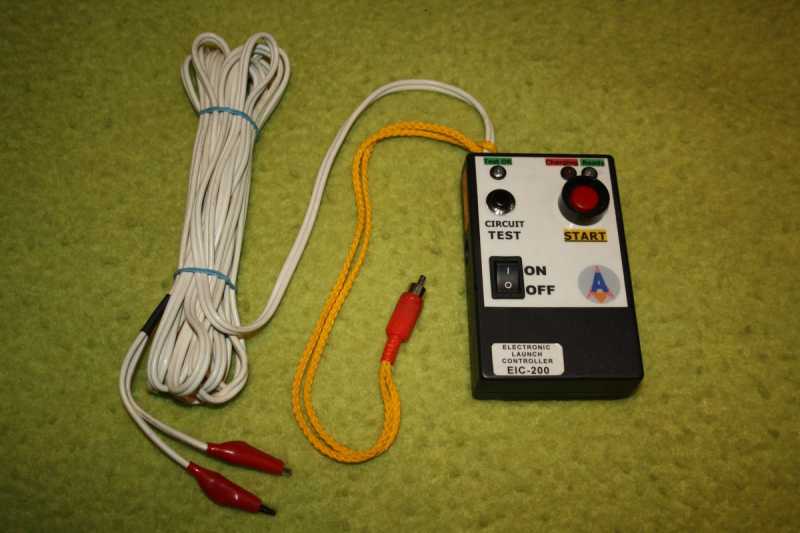

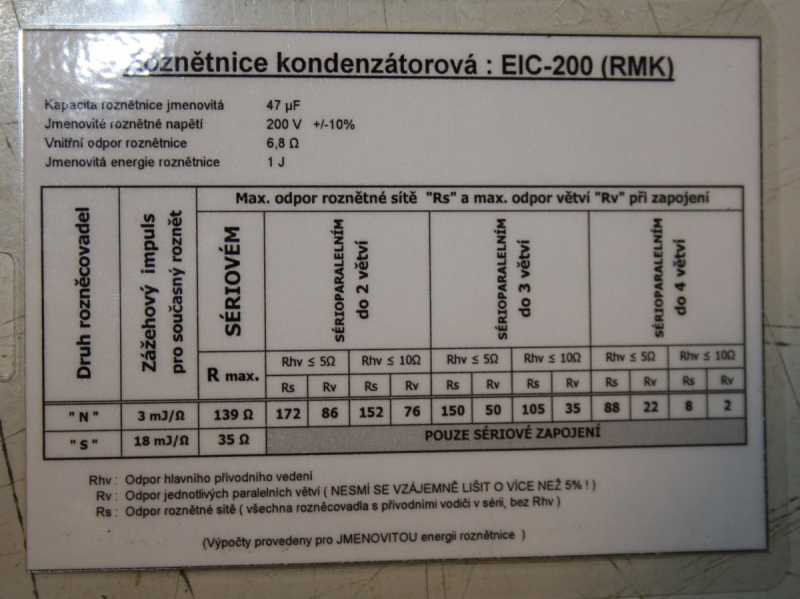

V příloze je foto sestavy, návod na obsluhu a parametry, tabulka pro výpočet výpočet počtu palníků podle typu a způsobu zapojení ... , detail krabičky odpalovače.

Na odpalování zrůdností typu Copperhead to ale není, tam je nejlepší mít 1 metr od rampy baterii z tanku !!
Zde se počítá spíše s NO a SO palníky.

Tím by tam mělo být všechno ....

Mirek

ahoj Mirku,
děkuji ti moc za tvé informace a kontakt na výrobce Tvého odpalovacího zařízení, napíšu mu a pak se uvidí. Toto tvé odpalovací zařízení jsem právě viděl v Sázené v praxi a provozu a moc se mi zalíbilo, jak Ti to tam vše fungovalo i pro jiné raketýry atd., ještě jednou dík za ochotu a informace
hezký den Evžen

Zdar!
Kdysi davno, kdyz jeste se pouzival fim...

Se dali sehnat jednorazove fotoaparaty, ktere se po vyfoceni vyhazovali..
Dneska je jich jiz jako safranu, ale ve vetsich mestech se da obehnout par fotosberen a nejake se snad jeste najdou. (obvykle sou zadara z kose) Novy kupovat lze take, ale nevim kolik stoji..
V techto fotoaparatech byval zabudovany blesk na jednu vcelku kvalitni alkalickou AA baterku a obsahoval i kvalitni kondenzator.
Primo na odpalovani stacilo toto narvat do male krabicky z tlacitkem a vypinacem a dokazalo to odpalovat na "tenkem zvonkovem dratku" do 100m delky, v serii asi tak 20 palniku NO*, nebo 10ks SO*, minimalne vsak 7 palniku VO* pokud vsak byl pouzit hrubsi kabel PK2, 500m tak v pohode 20ks piluli VO CaRoZet..
Napeti bylo kolem 500V, po dosazeni tohoto napeti byla zapojena pres delic blokovaci a indikacni dutnavka, ktera blokovala menic, aby nebezel zbytecne naprazdno.
Menic obsahoval jediny aktivni prvek, darlingtonovy miniaturni transistor, ktery kdyz se upalil, dik nejake blbosti, tak sel nahradit pouze dvema tranzistory a chce to byt zkuseny elektronik, pokud se ten pitomy menic mel rozebehnout, bylo nutno laborovat z tranzistory.
Lepsi bylo mit v supliku nekolik tech menicu v rezerve.
Nektere fotaky meli komplikovanejsi automatiku, kde cast energie, aby blesk neprepaloval blizky sniemek, se absorbovala pres odpor a pomocny tyristor s fotoodporem. Tady jiz nutno vetsi upravu.

Tlacitko dostavalo na prdel, takze bylo nutne pouzit kvalitni "mzikove tlacitko", ktere se nespekalo a dokazalo spolehlive nejenom spojit kontakt, ale i utrhnout, pokud doslo k prilepeni kontaktu.
Menic se dal narvat do klasicke kondenzatorove roznetnice, kdyz umrelo dynamo. Tam bylo velmi kvalitni mzikove tlacitko a navys i pod svorkou byl vybijeci odpor, takze pri znovu zapojeni roznetnice, se kondy vzdy take vybily.

Pro upravu, ne do kamenolomu, ale na civilni pouziti, bylo take lepsi snizit kapacitu a pouzit 2ks paralelnich olejo-papirovych kondenzatoru z kompenzace cos.fi ze starsich zarivkovych svitidel (obvykle 4yF/400V Tesla)
ktere v pohode snasi vysoke vybijeci proudy, maji totiz na to stavene elektrody.
Nejlepsi nejtrvanlivejsi byli plnene z olejem PCB (karcinogenni polychlorovane oleje)..
Z kondenzatoru samozrejme odstranit vybijeci odpory....
Pokud se pouzil kvalitni monoclanek alkalicky, tak zivotnost byla mnoho let, takze se nemuselo resit zadne pouzdro specialni. Clanek "Ikea" R20 po stovkach odpalu zije jeste dnes v te roznetnici.
Pri trose sikovnosti, cele "cudo" vlezlo do tela obycejne dvouclankove baterky may day..
Na misto reflektoru se dal kus pertinaxu, na nej dve svorky a mohutne tlacitko.

*NO, SO, VO, typ odolnosti palnikovych piluli, nizka, stredni a vysoka odolnost...
Kdysi kvuli bludnym proudum se pouzivaly rozbusky, nebo palniky VO, dneska se pouziva DEC, ktere obsahuji EIM, takova elektronicka pojistka, aby nedoslo k nahodnemu odpaleni.

*CaRoZet casovany roznet, typ palniku do rozbusek z definovanym opozdenim zazehu, dneska nahradilo EIM
Palniky a rozbusky EIM nelze ale odpalit jinak, nez odpalovacim zarizenim od vyrobce.

Zajimavý nápad, hned jdu rozebrat svojí starou Minoltu.

Ivo

Hmm...
No ja sem vzdy rozebiral pouze ty jednorazove fotaky.
Alespon tedy na ucel vydloubani toho menice, ponevac onehda byla dostupnost fotaku vysoka a sehnat tak maly menic na 1,5V, ktery by byl ucinny a kondenzator z malym ESR na ucel prakticky zkratoveho vybijeni nemozny, pouzil sem tohle.
V dnesni dobe digitalniho veku je jiz klasicky filmovy fotak prezitek, ale Xe blesk se da sehnat, sice na vic clanku, jako "nesystemovy" nebo nepridelateny k modernim fotakum levne na ruznych burzach.
Pripadne se menic da sestavit i na kolene, je doba universalnich plosaku a jadra trafaku se daji jiz bezproblemu dloubat z pulznich zdroju, to zas nebylo onehda.
Take condy z malym ESR se daji poridit za levno, treba z pulznich zdroju pro PC a pod.
Ale kdo ma nejaky zapomenuty jednorazovy fotak, nebo nalezne takovyto odpad, ma hotovy odpalovaci zdroj prakticky zadarmo, temer bezpracne.
Dnes se daji sprznit na tento ucel digitaly kapesni, ktere nevyhovuji na svuj ucel.
Obvykle elektronika blesku prezije to, co ostatni titerna elektronika jiz davno vzdala.
Zdar!
